IBDR isot vetovarmat putkiliittimet
Vinkkejä
- Putkiliitoksen joustavuus sopeutetaan putken DN (nimellishalkaisija) perusteella.
- Kysyttäessä: Muut SDR-luokat.
Tärkeää
- Tukiholkkia tulisi käyttää PE-putken asennuksessa.
- Käytä vääntömomenttiavainta kiristämiseen.
Dokumentit ja linkit

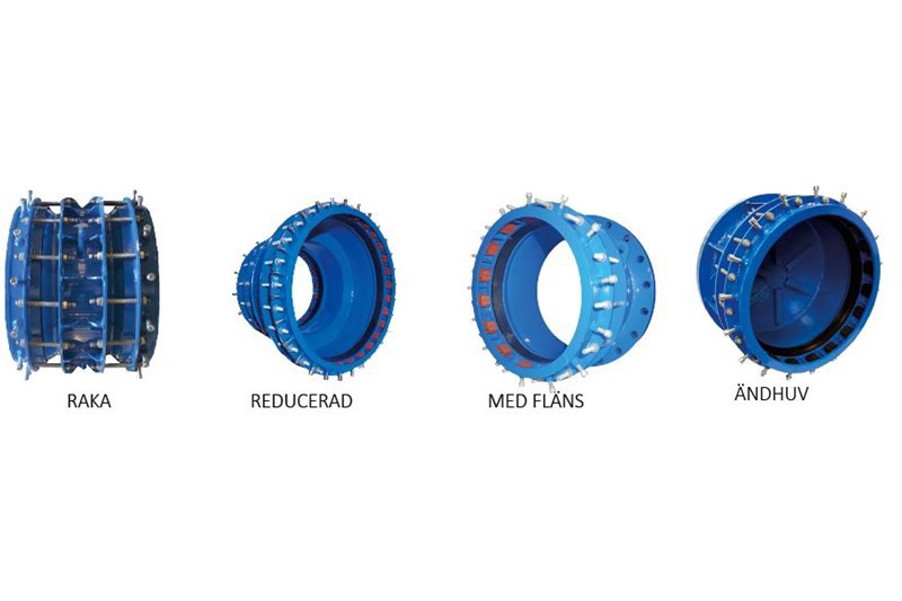

Vetovarma kaikille putkityypeille
|
TuotenumeroRAK
|
TuotenumeroPUNAINEN
|
TuotenumeroLaippa
|
TuotenumeroPÄÄTY
|
DN
|
Halkaisijamm
|
Työpainebaari
|
|---|---|---|---|---|---|---|
|
IBDR300
|
IBDR-RED300
|
IBDR-FL300
|
IBDR-H300
|
400
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR400
|
IBDR-RED400
|
IBDR-FL400
|
IBDR-H400
|
400
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR500
|
IBDR-RED500
|
IBDR-FL500
|
IBDR-H500
|
500
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR600
|
IBDR-RED600
|
IBDR-FL600
|
IBDR-H600
|
600
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR700
|
IBDR-RED700
|
IBDR-FL700
|
IBDR-H700
|
700
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR800
|
IBDR-RED800
|
IBDR-FL800
|
IBDR-H800
|
800
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR900
|
IBDR-RED900
|
IBDR-FL900
|
IBDR-H900
|
900
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR1000
|
IBDR-RED1000
|
IBDR-FL1000
|
IBDR-H1000
|
1000
|
Anpassas på begäran till rör YD
|
10
|
|
IBDR1100
|
IBDR-RED1100
|
IBDR-FL1100
|
IBDR-H1100
|
1100
|
Anpassas på begäran till rör YD
|
10
|
|
IBDR1200
|
IBDR-RED1200
|
IBDR-FL1200
|
IBDR-H1200
|
1200
|
Anpassas på begäran till rör YD
|
10
|
|
IBDR1300
|
IBDR-RED1300
|
IBDR-FL1300
|
IBDR-H1300
|
1300
|
Anpassas på begäran till rör YD
|
10
|
|
IBDR1400
|
IBDR-RED1400
|
IBDR-FL1400
|
IBDR-H1400
|
1400
|
Anpassas på begäran till rör YD
|
10
|

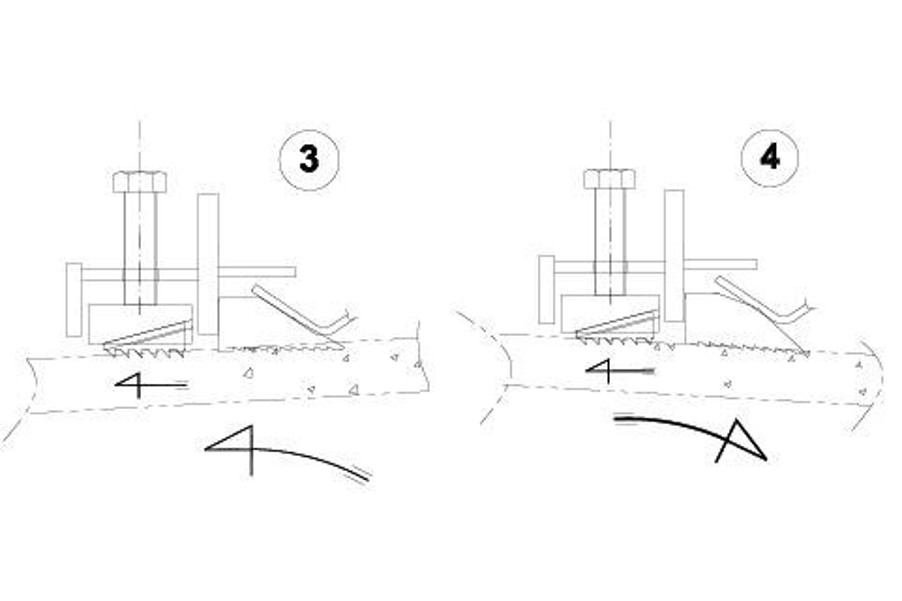

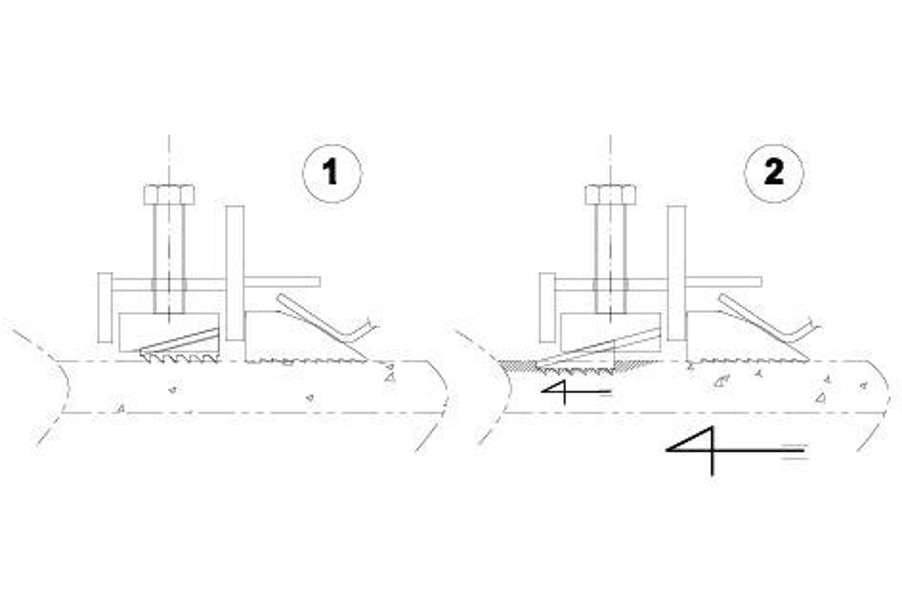

Tartunnat säätävät itsensä yksilöllisesti kaikkiin suuntiin voiman ja maan liikkeiden mukaan ja puristavat putkea tiukemmin mitä enemmän kuormitusta sille kohdistuu.

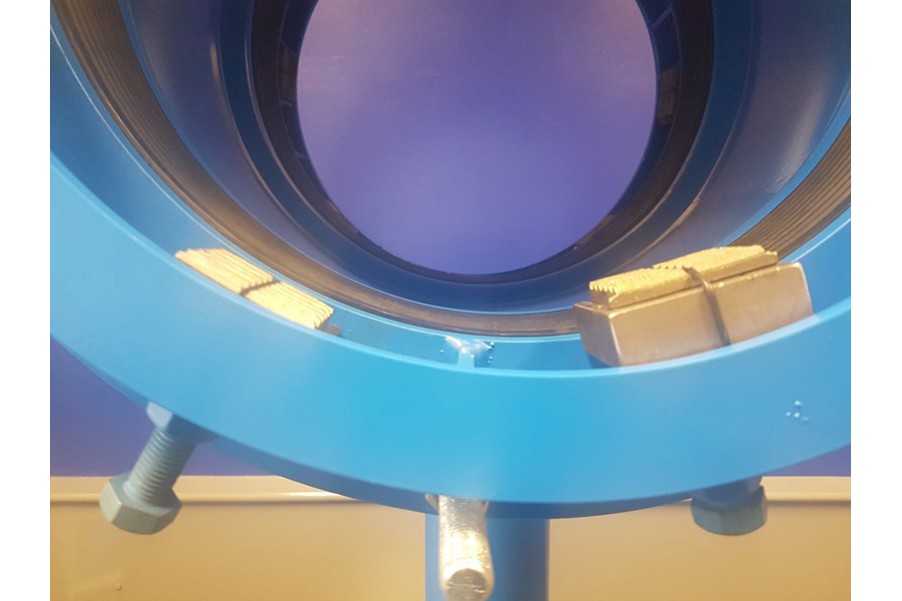

Tartunta aktivoituu, kun pultti kiristetään alas putkea kohti annettuun momenttiin.
Standardir ja hyväksynnät
-
WRAS Approved Product
