04.100 Fucoli-Somepal Läppäventtiili PN10/16

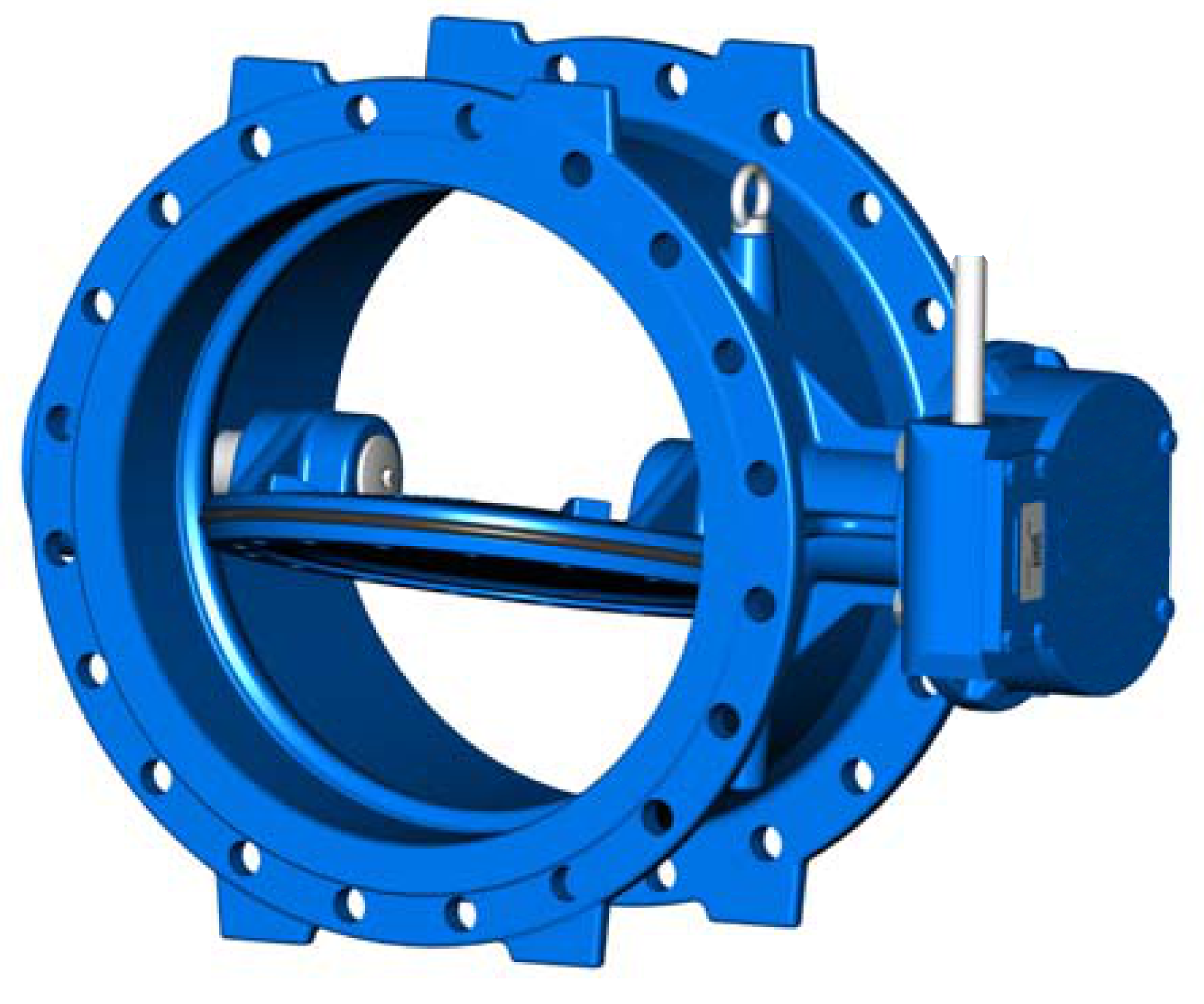

Fucoli-Somepal läppäventtiili PN10/16
Hyödyt
- Korroosion esto Epoksi GSK DIN 30677 (RAL GZ662)
- Tuplaepäkesko DN150 - DN1200
- Tiiviste EPDM
- Vaimennuslevyn karat ovat suojattu EPDM-kansialuslevyjä
- Pitkä sulkumomentti
- Ruostumaton akselihylsy
Dokumentit ja linkit
Fucoli-Somepal perhosventtiili 04.100
|
RSK nr.Käsiratilla
|
RSK nr.Maanpäällinen; vaihteistokotelo IP68
|
DN
|
Laippa-Poraus
|
Lmm
|
Hmm
|
Painokg
|
Ostoskori
|
|---|---|---|---|---|---|---|---|
|
441 70 84
|
4417409
|
150
|
PN10/16
|
210
|
294
|
35
|
|
|
441 70 85
|
4417423
|
200
|
PN10
|
230
|
304
|
48
|
|
|
441 70 86
|
4417424
|
250
|
PN10
|
250
|
380
|
74
|
|
|
441 70 87
|
4417425
|
300
|
PN10
|
270
|
380
|
94
|
|
|
441 70 88
|
4417426
|
350
|
PN10
|
290
|
441
|
125
|
|
|
441 70 89
|
4417427
|
400
|
PN10
|
310
|
441
|
141
|
|
|
441 70 90
|
4417428
|
450
|
PN10
|
330
|
555
|
197
|
|
|
441 70 91
|
4417429
|
500
|
PN10
|
350
|
555
|
232
|
|
|
441 70 92
|
4417430
|
600
|
PN10
|
390
|
610
|
331
|
|
|
441 70 94
|
4417431
|
700
|
PN10
|
430
|
660
|
485
|
|
|
441 70 95
|
4417432
|
800
|
PN10
|
470
|
660
|
563
|
|
|
441 70 96
|
4417433
|
900
|
PN10
|
510
|
660
|
910
|
|
|
441 70 97
|
4417434
|
1000
|
PN10
|
550
|
670
|
1083
|
|
Läppäventtiilissä on ruostumaton akseli varmentaaksemme pisimmän mahdollisen elinkaaren. Venttiilien rakenne varmistaa pisimmän mahdollisen sulkumomentin.
Läppäventtiili on tuplaepäkesko ja toimitetaan integroidulla reunalla ja Rotork kierteisvaihteella.
Läppäventtiili on kaksoiseksentrinen tyyppi ja se toimitetaan integroidulla istuimella ja hammasvaihteella, valmistaja Rotork, asennettavaksi maan päälle. Venttiilien rakenteen ansiosta varmistetaan mahdollisimman alhainen sulkeutumismomentti.
Standardit:
Kaikki venttiilit ovat yksilöllisesti tehdaskokeilla testattuja EN 1074-1/1074-2, EN 12266-1:2003 -standardien mukaisesti.
Rakennepituus DIN 3202 F4, EN 558-1 GR 15 -standardien mukaisesti. Liitännät EN 1092-2 -standardien mukaisesti.
Asennuslämpötila: 0-70°C (ei jäätymistä)
Valmistettu Euroopassa
Kysy meiltä:
Läppäventtiili korkeammalle paineelle
Tiiviste NBR/SBR
Akseli muut materiaalit
|
Komponentti
|
Materiaali
|
Standardi
|
|---|---|---|
|
Hus
|
Segjärn (EN-GJS-500-7)
|
DIN EN 1563
|
|
Spjällskiva / hållarring
|
Segjärn (EN-GJS-500-7)
|
DIN EN 1563
|
|
Säte
|
Segjärn (EN-GJS-500-7)
|
DIN EN 1563
|
|
Växellåda
|
Snäckväxel
|
|
|
O-ringar
|
EPDM
|
BS EN 681-1
|
|
Spindel
|
Rostfritt stål (AISI 304)
|
EN 10088-1
|
|
Tätningsring
|
EPDM
|
BS EN 681-1
|
|
Bultar
|
Rostfritt stål A2
|
EN 10088-1
|
|
Korrosionsskydd
|
Epoxy enligt GSK RAL GZ662
|
DIN 30677-2
|
Standardir ja hyväksynnät
-
Aenor
-
GSK
-
