01.101 Fucoli-Somepal linjaventtiili 3000 laippa PN 10/16
Fucoli-Somepal linjaventtiili. Laipalla; lyhyt rakennepituus F4; vapaa virtaus.
Hyödyt
- Täysin vulkanisoitu kartio kiinteällä kierretangolla Kierretanko CW617N-messingistä (hyväksytty UBA:n listalla)
- 4 kierreitiötätiivistettä varmistavat pitkän käyttöiän
- Vapaa virtaus
- standardia matalampi sulkeutumismomentti
- Upotetut pultit, jotka ovat suojattu sulatetulla massalla
- Kammiorenkaat, jotka kiinnittävät kierrevarren ja tarjoavat matalan sulkeutumismomentin Sininen vettä varten (EPDM) Punaruskea viemäreitä varten (NBR)
- saatavilla kaasulle
Dokumentit ja linkit
Fucoli-Somepal 01.101 linjaventtiili
Lyhyt rakennepituus F4; vapaa virtaus.
|

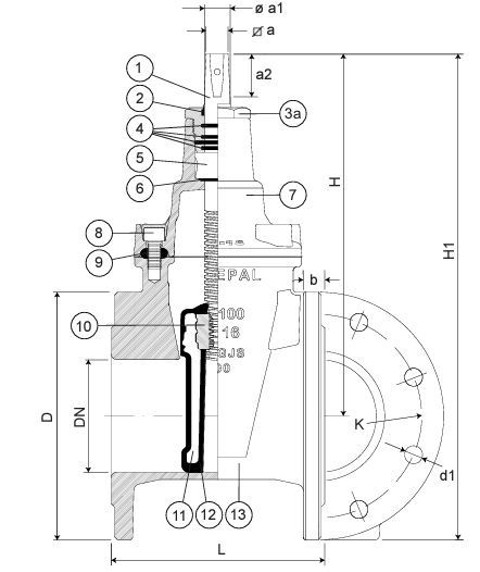

Tuotenumero
|
RSK nr.
|
DN
|
Paineluokka
|
Akselimm
|
Kierros
|
MomenttiNm
|
Dmm
|
Hmm
|
Lmm
|
Ostoskori
|
|---|---|---|---|---|---|---|---|---|---|---|
|
10725014
|
4417245
|
40
|
PN10/16
|
14,1
|
12,5
|
25
|
150
|
235
|
140
|
|
|
10725024
|
4417246
|
50
|
PN10/16
|
14,1
|
12,5
|
25
|
165
|
235
|
150
|
|
|
10725034
|
4417247
|
60
|
PN10/16
|
17,1
|
13
|
30
|
175
|
250
|
170
|
|
|
10725044
|
4417248
|
65
|
PN10/16
|
17,1
|
13
|
30
|
185
|
250
|
170
|
|
|
10725054
|
4417249
|
80
|
PN10/16
|
17,1
|
16
|
40
|
200
|
290
|
180
|
|
|
10725064
|
4417250
|
100
|
PN10/16
|
19,1
|
20
|
50
|
220
|
325
|
190
|
|
|
10725074
|
4417251
|
125
|
PN10/16
|
19,1
|
25
|
60
|
250
|
362
|
200
|
|
|
10725084
|
4417252
|
150
|
PN10/16
|
19,1
|
30
|
75
|
285
|
425
|
210
|
|
|
10725094
|
4417253
|
200
|
PN10
|
24,1
|
33,5
|
100
|
340
|
505
|
230
|
|
|
10725104
|
4417254
|
200
|
PN16
|
24,1
|
33,5
|
100
|
340
|
505
|
230
|
|
|
10725114
|
4417255
|
250
|
PN10
|
27,1
|
41,5
|
125
|
400
|
595
|
250
|
|
|
10725124
|
4417256
|
250
|
PN16
|
27,1
|
41,5
|
125
|
400
|
595
|
250
|
|
|
10725134
|
4417257
|
300
|
PN10
|
27,1
|
50
|
150
|
455
|
670
|
270
|
|
|
10725144
|
4417258
|
300
|
PN16
|
27,1
|
50
|
150
|
455
|
670
|
270
|
|
|
10725154
|
4417260
|
350
|
PN10
|
32,1
|
57
|
175
|
505
|
940
|
290
|
|
|
10725164
|
4417261
|
350
|
PN16
|
32,1
|
57
|
175
|
520
|
940
|
290
|
|
|
10725174
|
4417262
|
400
|
PN10
|
32,1
|
57
|
200
|
565
|
940
|
310
|
|
|
10725184
|
4417263
|
400
|
PN16
|
32,1
|
57
|
200
|
580
|
940
|
310
|
|
|
10725194
|
4417264
|
450
|
PN10
|
32,1
|
62,5
|
225
|
615
|
1120
|
330
|
|
|
10725204
|
4417265
|
450
|
PN16
|
32,1
|
62,5
|
225
|
640
|
1120
|
330
|
|
|
10725214
|
4417266
|
500
|
PN10
|
32,1
|
62,5
|
250
|
670
|
1120
|
350
|
|
|
10725224
|
4417267
|
500
|
PN16
|
32,1
|
62,5
|
250
|
715
|
1120
|
350
|
|
Työlämpötila: 0-70°C (ei jäätä)
Standardit:
Suunniteltu standardien EN 1074 osa 1 ja 2 sekä EN 1171 mukaisesti Laipat standardin EN 1092-2 PN10/16 mukaisesti Rakennepituus standardin EN 558 F4 mukaisesti
Kysy meiltä:
Akseli muut materiaalit
Suurempi sulkuventtiili
Venttiili kaasulle (16.101)
Valmistettu Euroopassa
15 vuoden takuu
|
|

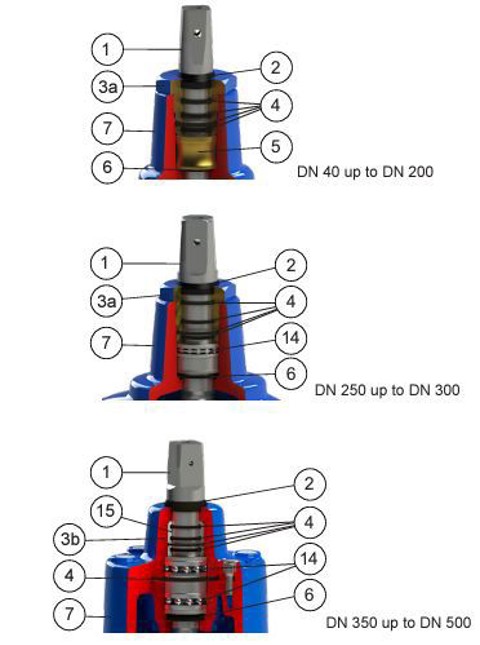

Komponentti
|
Material SININEN/TIILENPUNAINEN
|
Standardi
|
|---|---|---|---|
|
1
|
Spindel
|
Syrafast spindel med rullade gängor 1.4404
|
EN 10088-1
|
|
2
|
Avstrykarring
|
Elastomer
|
|
|
3
|
Övre spindelmutter
|
Mässing
|
EN 12164
|
|
4
|
O-ring
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
5
|
Spindelmutter
|
Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3)
|
EN 12164
|
|
6
|
O-ring
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
7
|
Överdel
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
8
|
Bultar
|
Rostfritt stål A2
|
EN 10088-1
|
|
9
|
Överdel packning
|
Utblåsningssäker EPDM/NBR
|
EN 681-1
|
|
10
|
Spindelmutter
|
Mässing
|
EN 12164
|
|
11
|
Kägla
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
12
|
Beläggning kägla
|
Fullt vulkaniserad EPDM/NBR
|
EN 681-1
|
|
13
|
Ventilhus
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
14
|
Lager
|
Stål
|
ISO 20516
|
