Fucoli-Somepal BlockPlus linjaventtiili PN 16
Pehmeätiivisteinen linjaventtiili, jossa on BLOCKPLUS ja vedonkestävät liittimet muhvilla PE- ja PVC-putkille. Vapaa virtaus.
Hyödyt
- pehmeästisulkeutuva/pehmeästi tiivistävä
- BLOCKPLUS-vetovarma liitin
- Sulkeutumismomentti on pienempi kuin standardit
- Innovatiivinen vetoluja järjestelmä
- Mahdollistaa kiristämisen yläpuolelta
Dokumentit ja linkit
Fucoli-Somepal 01.410 linjaventtiili BlockPlus PN 16
Vetovarmat muhvit PE- ja PVC-putkille, vapaa virtaus.
|

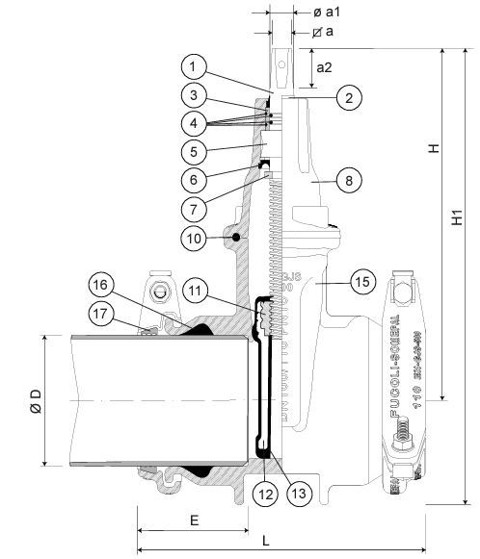

RSK nr.
|
DN
|
Paine-luokka
|
putkelle ulkoiset mitatmm
|
Lmm
|
Emm
|
Hmm
|
H1mm
|
Akseli(a) mm
|
a1mm
|
a2mm
|
Kierros
|
MaksimiNm
|
Painokg
|
Ostoskori
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4376385
|
50
|
PN16
|
63
|
227
|
86
|
214
|
277
|
14,1
|
18
|
29
|
13
|
25
|
8
|
|
|
4376386
|
65
|
PN16
|
75
|
249
|
94
|
252
|
300
|
17,1
|
22
|
34
|
14
|
30
|
11
|
|
|
4376387
|
80
|
PN16
|
90
|
262
|
97
|
277
|
345
|
17,1
|
22
|
34
|
16
|
40
|
14
|
|
|
4376388
|
100
|
PN16
|
110
|
264
|
102
|
306
|
398
|
19,1
|
23
|
38
|
20
|
50
|
15
|
|
|
4376389
|
125
|
PN16
|
125
|
302
|
108
|
342
|
450
|
19,1
|
23
|
38
|
25
|
60
|
22
|
|
|
4376390
|
150
|
PN16
|
160
|
338
|
125
|
400
|
510
|
19,1
|
26
|
38
|
30
|
60
|
31
|
|
|
4376391
|
200
|
PN16
|
200
|
401
|
138
|
471
|
606
|
24,1
|
28
|
38
|
40
|
75
|
46
|
|
Työlämpötila: 0-70°C (ei jäätä)
Standardit:
Designad enl. EN 1074 del 1 & 2 och EN 1171
För PE-rör 80 och 100 enl EN 12201-2, DIN 8074
För PVC-rör enl EN ISO 1452-2
Kysy meiltä:
Akseli muut materiaalit
Suurempi sulkuventtiili
Valmistettu Euroopassa
|
|

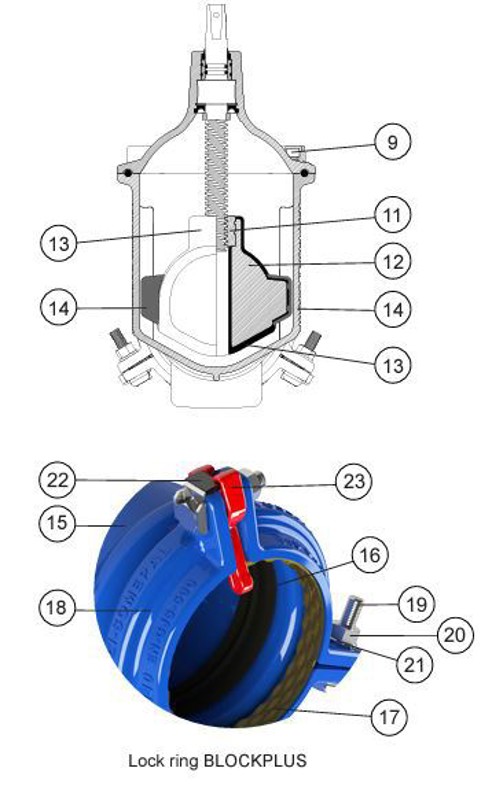

Komponentti
|
Materiaali
|
Standardi
|
|---|---|---|---|
|
1
|
Kara
|
Haponkestävä kara jossa rullaavat kierteet 1.4404
|
EN 10088-1
|
|
2
|
Ohjausrengas
|
Elastomeeri
|
|
|
3
|
Laakeri
|
POM
|
|
|
4
|
O-rengas
|
Elastomeeri EPDM/NBR
|
EN 681-1
|
|
5
|
Karanmutteri
|
Kiinteä spindelimutteri, sinkinkestävä messinki (CuZn36Pb3)
|
EN 12164
|
|
6
|
Reunatiiviste
|
Elastomeeri EPDM/NBR
|
EN 681-1
|
|
7
|
Stoppari
|
Ruostumaton teräs
|
EN 10088-1
|
|
8
|
Yläosa
|
Pallografiittivalurauta EN-GJS-500-7
|
EN 1563
|
|
9
|
Pultit
|
Ruostumaton teräs A2
|
EN 10088-1
|
|
10
|
Yläosan tiiviste
|
Räjähdyksen kestävä EPDM/NBR
|
EN 681-1
|
|
11
|
Karanmutteri
|
Messinki
|
EN 12164
|
|
12
|
Kartiokappale
|
Pallografiittivalurauta EN-GJS-500-7
|
EN 1563
|
|
13
|
Kartiokappaleen pinnoite
|
Täysin vulkanoitu EPDM/NBR
|
EN 681-1
|
|
14
|
Liukuohjain
|
Polyamidi
|
|
|
15
|
Venttiilirunko
|
Pallografiittivalurauta EN-GJS-500-7
|
EN 1563
|
|
16
|
Huulitiiviste
|
EPDM/NBR
|
EN 681-1
|
|
17
|
Puristusrengas
|
Messinki (CuZn36Pb3)
|
En 1982
|
|
18
|
Lukkorengas
|
Pallografiittivalurauta EN-GJS-500-7
|
EN 1563
|
|
19
|
Pultit
|
Ruostumaton teräs A2
|
EN 10088-1
|
|
20
|
Mutterit
|
Haponkestävä teräs A4
|
EN 10088-1
|
|
21
|
Prikat
|
Ruostumaton teräs A2
|
EN 10088-1
|
|
22
|
Lukitusjärjestelmän pultit
|
Ruostumaton teräs A2, jossa suojapinnoite
|
EN 10088-1
|
|
23
|
Momentinrajoitin
|
Polypropeeni
|
