02.203 Fucoli talosulku PE-pää PN10, SDR17
Talosulku PN10, SDR17. PE-pää, PE100; vapaa juoksu.
Hyödyt
- Täysin vulkanisoitu venttiili kiinteällä kierretangolla sinkkikovetetusta CW617N-messingistä (hyväksytty UBA-listalla)
- Täysin vapaa virtaus
- Happokestävä kierrevarsi 4 kierreitiötätiivistettä varmistavat pitkän käyttöiän
- Mahdollisimman pieni sulkeutumismomentti
- Kaksoisrengastiivisteet Sininen juomavesiin (EPDM) Punaruskea viemäreihin (NBR)
Dokumentit ja linkit
PN10, SDR17, vapaa läpijuoksu
|
RSK nr.EPDM
|
RSK nr.NBR
|
DN
|
Paine-luokka
|
PutkelleUlk. mm
|
Lmm
|
L1mm
|
Hmm
|
H1mm
|
Akselimm
|
a1mm
|
a2mm
|
Kierros
|
MaksimiNm
|
Painokg
|
Ostoskori
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
430 21 32
|
4328500
|
25
|
PN10
|
32
|
615
|
200
|
177
|
204
|
13,1
|
18
|
35
|
7
|
10
|
3
|
|
|
430 21 33
|
4328501
|
32
|
PN10
|
40
|
625
|
200
|
206
|
243
|
13,1
|
18
|
35
|
10
|
15
|
5
|
|
|
430 21 34
|
4328502
|
40
|
PN10
|
50
|
625
|
200
|
206
|
243
|
13,1
|
18
|
35
|
10
|
25
|
6
|
|
Standardit:
Suunniteltu EN 1074 del 1 & 2 ja EN 1171
Muhvi PE putkelle PE80 ja PE100 EN 1220 -PN16 asti
Kysy meiltä: Akseli muut materiaalit
Työlämpotila: 0-70°C (ei jäätä)
Valmistettu Euroopassa
|

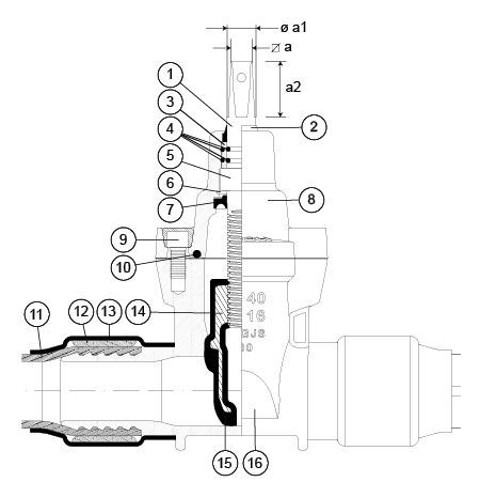

Nro
|
Komponentti
|
Material SININEN/TIILENPUNAINEN
|
Standardi
|
|---|---|---|---|
|
1
|
Spindel
|
Syrafast spindel med rullade gängor 1.4404
|
EN 10088-1
|
|
2
|
Avstrykarring
|
Elastomer
|
|
|
3
|
Lager
|
POM
|
|
|
4
|
Spindeltätn./O-ring
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
5
|
Spindelmutter
|
Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3)
|
EN12164
|
|
6
|
Kamring
|
Rostfritt stål A2
|
EN 12164
|
|
7
|
Manschett
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
8
|
Överdel
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
9
|
Bult överdel
|
Rostfritt stål A2
|
EN 10088-1
|
|
10
|
Överdel packning
|
Utblåsningssäker EPDM/NBR
|
EN 681-1
|
|
11
|
Kägla
|
Mässing
|
EN 12164
|
|
12
|
Läppringstätning
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
13
|
Klämring
|
POM
|
|
|
14
|
Skyddsdamask
|
Elastomer
|
EN 681-1
|
|
15
|
Beläggning kägla
|
Fullt vulkaniserad EPDM/NBR
|
EN 681-1
|
|
16
|
Ventilhus
|
Segjärn EN-GJS-500-7
|
EN 1563
|
